XL6009 DC-DC Ayarlanabilir Voltaj Yükseltici Güç Modülü

Elektronik projelerinizde ihtiyaç duyduğunuz gerilimi kolayca elde etmenizi sağlayan XL6009 DC-DC Ayarlanabilir Voltaj Yükseltici Güç Modülü ile tanışın. Kısacası, bu yüksek performanslı modül, düşük giriş gerilimini istediğiniz daha yüksek bir seviyeye çıkararak projelerinize güç ve esneklik katar.

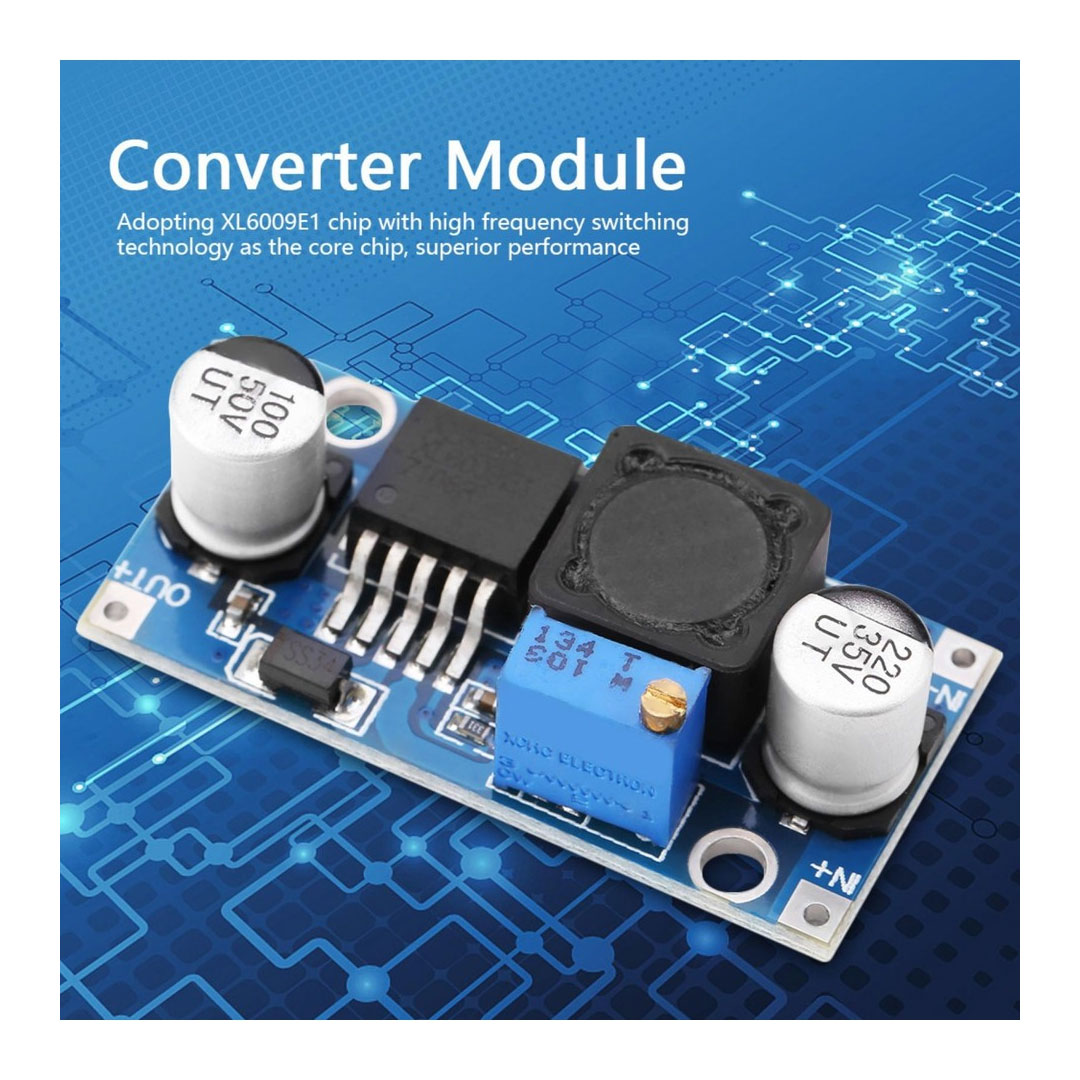

Temel olarak bu modül, merkezinde yer alan XL6009E1 çipi sayesinde üstün bir performans sunar. Bunun yanı sıra, 4A’e kadar çıkabilen anahtarlama akımı sayesinde modülü birçok farklı uygulamada güvenle kullanabilirsiniz. İşte bu nedenle, hem hobi elektroniğiyle uğraşanlar hem de profesyoneller için ideal bir çözüm niteliğindedir.

Öne Çıkan Ürün Özellikleri

Bu modül, projelerinizde fark yaratmanızı sağlayacak birçok teknik avantaja sahiptir:

• Geniş Gerilim Aralığı: 3V gibi düşük bir voltajdan 32V’a kadar geniş bir giriş aralığını destekler. Özellikle, en iyi performansı 5V ile 32V arasında gösterir.
• Esnek Çıkış Voltajı: Bu esnekliğe ek olarak, çıkış voltajını 5V’dan başlayarak 40V’a kadar hassas bir şekilde ayarlayabilirsiniz.

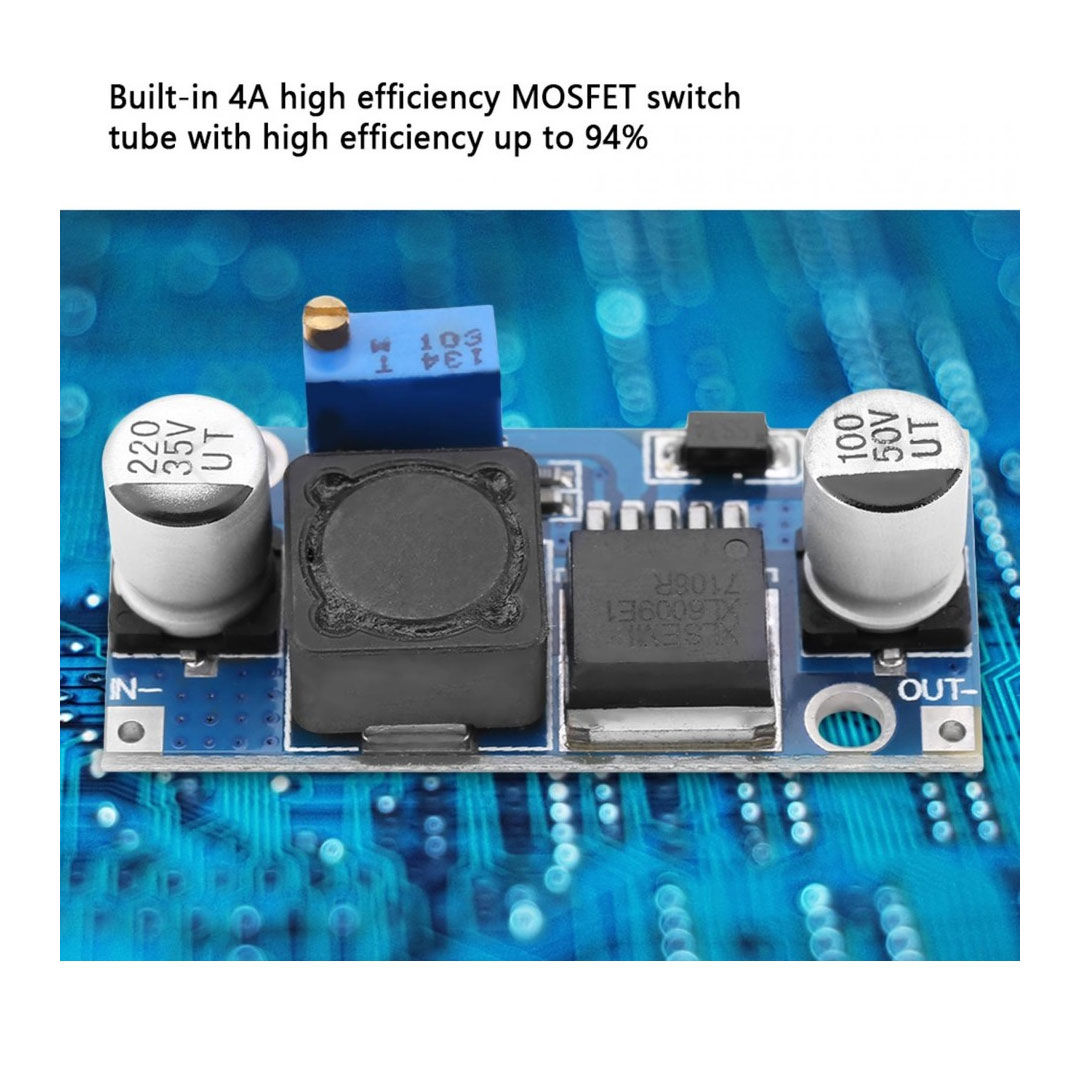

• Yüksek Verimlilik: Dahili 4A MOSFET anahtarı sayesinde %94’e varan verimlilikle çalışır. Başka bir deyişle, enerji kaybını en aza indirir.
• Düşük Dalgalanma: 400KHz gibi ultra yüksek bir anahtarlama frekansına sahiptir. Böylelikle, küçük kapasiteli bir filtre ile dahi oldukça düşük ve kararlı bir çıkış dalgalanması elde edersiniz.

Teknik Detaylar ve Kullanım Bilgileri

Modül Tipi: Yalıtımsız Yükseltici (Non-isolated BOOST)

Doğrultma Modu: Senkron Olmayan Doğrultma

Giriş Voltaj Aralığı: 3V – 32V

Çıkış Voltaj Aralığı: 5V – 40V (Ayarlanabilir)

Giriş Akımı: Maksimum 4A (Uzun süreli kullanımlarda 1.5A veya daha düşük akım tavsiye edilir.)

Boşta Akım: 18mA (5V giriş, 8V çıkış durumunda)

Dönüşüm Verimliliği: < %94

Anahtarlama Frekansı: 400KHz

Çıkış Dalgalanması: 50mV (Gerilim ve akım arttıkça dalgalanma artabilir.)

Yük Regülasyonu: ±0.5%

Gerilim Regülasyonu: ±0.5%

Çalışma Sıcaklığı: -40°C ile +85°C arası

Boyutlar (U x G x Y): 43mm x 21mm x 14mm

Ağırlık: 13g

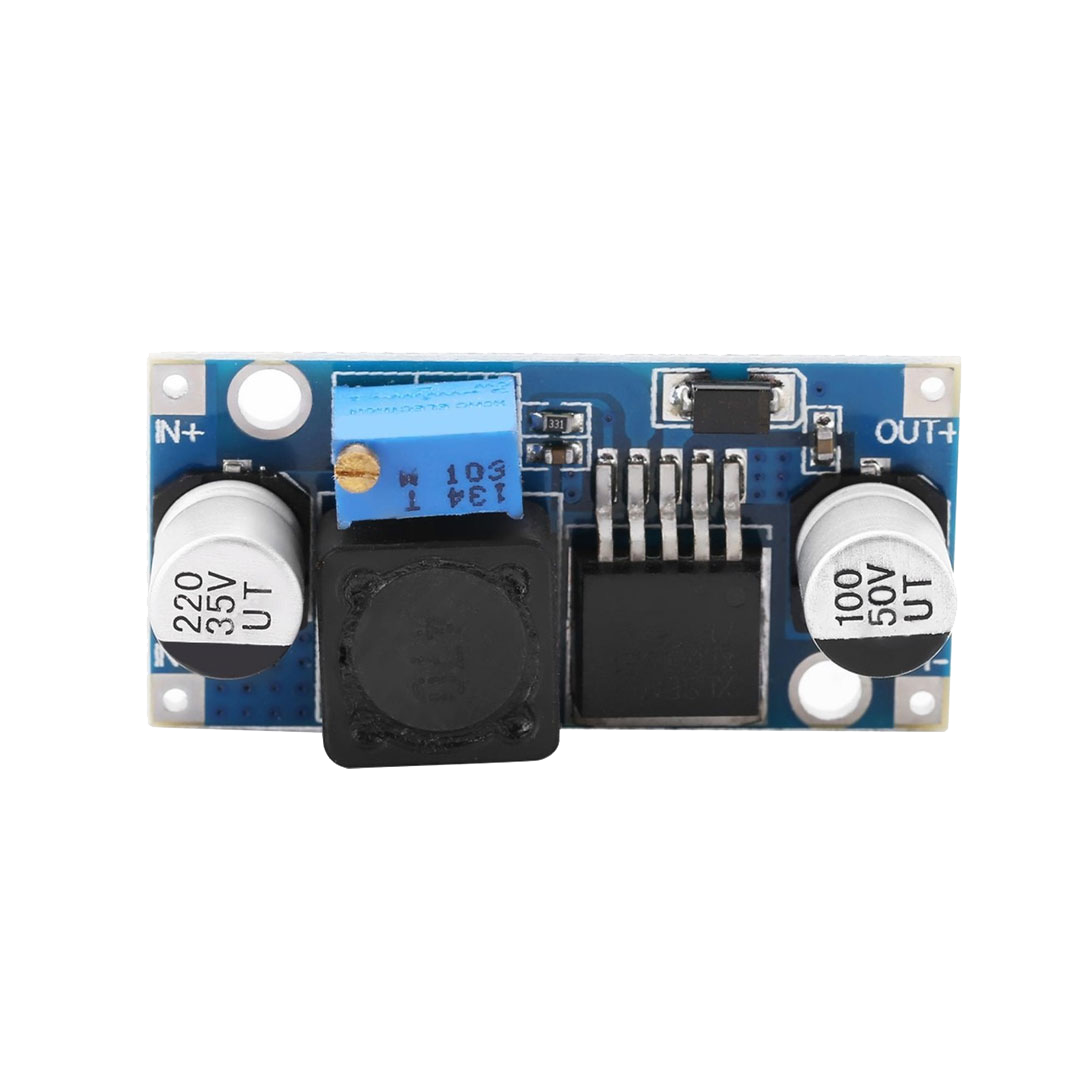

Önemli Not: Bağlantı yaparken kutuplara dikkat etmeniz kritik önem taşır. IN+ pozitif girişi, IN- ise negatif girişi temsil eder. Aynı şekilde, OUT+ pozitif çıkış, OUT- ise negatif çıkış içindir.
